助听器的原理【图示】助听器内部结构图

发布时间:2015-11-15 17:46:18  浏览次数:

在谈助听器的原理之前,先来了解下,传统定义上的助听器主要包含的元件有:传声器(microphone,音译为麦克风)、放大器、受话器(receiver,耳机)、电池、各种音量、音调控制旋钮等电声学器件组成。

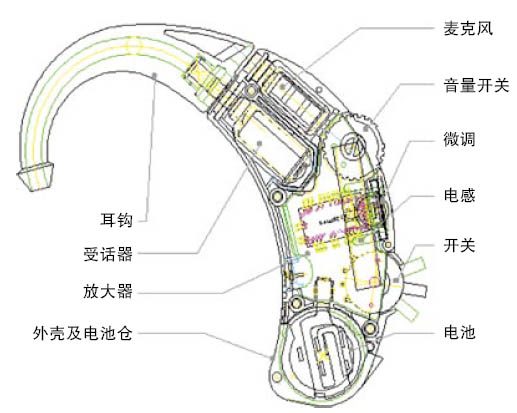

助听器内部结构图

助听器内部结构图


助听器的原理大致为通过"麦克风"将声音信号转化为电信号,通过信号放大与处理电路,再用"受话器"将电信号又转换为声音信号。

一、麦克风

麦克风又叫话筒、传声器,是将声音信号转换为电信号的换能器。

二、放大器

 声音信号经麦克风接收并转换为电信号,就被送到助听器的信号处理部分根据需要进行处理。这部分也叫放大器,其可谓是助听器的原理中的核心部分。助听器的主要功能就是将听力障碍者原来听不到的声音,根据需要处理成为能够听到的声音。信号处理包括放大,频率响应调整和输入输出曲线调整。这些处理可以采用模拟方式,也可以采用数字方式。

三、受话器

经过处理的放大的音频信号被送到受话器,受话器是另一换能器,虽然受话器的外形与麦克风差不多,但是内部结构与原理却完全不同。受话器是将放大的电信号转换为声信号或机械振动,传递到耳道里。

四、音量控制

音量控制是一个可变电阻或电位器,用以调节通过放大器的电流,音量随电信号的电阻变化而变化。音量调高,则需要的电流也更多;音量调低,通过放大器的电流减少,使声音变轻。

五、微调部件

为了使助听器能够满足不同听力损失的需要,助听器的放大器上常常设置一些部件,通过这些部件对放大器的性能进行精细调节,以达到最高匹配度。

六、电池

助听器靠电池提供所需要的能源。电池将化学能转为电能。根据电池中起化学反应的材料不同,助听器所使用的电池可以有锌与氧化汞反应的氧化贡电池。如果一个电池的能量不足的话,将限制助听器的输出声压。
助听器对电池的要求是:体积小、电压恒定、质量可靠、寿命长、对环境无害。如今的助听器电池都是锌空电池(钮扣电池)。

七、助听器的附件

助听器的附件可以包括音频输入和电感线圈:


1.音频输入:大部分助听器都有音频输入的接触片或插孔,主要用于听收音机或看电视。因为音频信号直接来自于声源,没有经过声——电、电——声的转换,因此输入信号的质量比经麦克风转换过的信号质量好。


2.电感线圈:电感是一个磁感应线圈,能对从电话机上的受话器泄露出来的电磁场发生相应,转换为电信号后放大,使助听器可用于听电话。其优点是不会产生啸叫,无干扰,噪音环境下的信噪比高。信噪比是语音信号与环境噪音的差值,信噪比高则语音信号强,易分辨。
